三菱PLC繼電器電路圖設計梯形圖時應注意的幾個問題
http://m.yucd.cn根據繼電器電路圖設計梯形圖時應注意以下問題：
( 1 )應遵守梯形圖語言中熱語法規定
例如在繼電器電路圖中，觸點可以放在線圈的左邊，也可以放在線圈的右邊，但是在梯形圖中，線圈和輸出類指令（如RST、SET和應用指令等）必須放在電路的右邊。
( 2 )設置中間單元

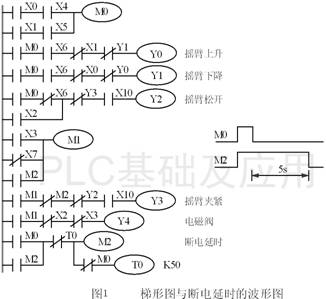

在梯形圖中，若多個線圈都受某一觸點串并聯電路的控制，為了簡化電路，在梯形圖中可設置用該電路控制的輔助繼電器，如圖1中的M0和M1，它們類似于繼電路中的中間繼電器。
( 3 )分離交織在一起的電路

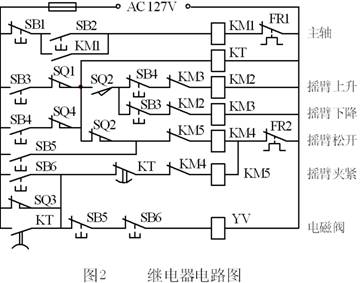

在繼電器電路中，為了減少使用的器件和少用觸點，從而節省硬件成本，各個線圈的控制電路往往互相關連，交織在一起。如果將圖2不加改動地直接轉換為梯形圖，要使用大量的進棧（MPS）、讀棧（MRD）和出棧（MPP）指令，轉換和分析這樣的電路都比較麻煩。可以將各線圈的控制電路分離開來設計（見圖1），這樣處理可能會多用一些觸點，因?yàn)闆]有用堆棧指令，與直接轉換的方法相比，所用的指令條數相差不會太大。即使多用一些指令，也不會增加硬件成本，對系統的運行也不會有什么影響。
設計梯形圖時以線圈為單位，分別考慮繼電路圖中每個線圈受到哪些觸點電路的控制，然后畫出相應的等效梯形圖電路。
（1） 常閉觸點提供的輸入信號的處理
設計輸入電路時，應盡量采用常開觸點，如果只能使用常閉觸點，梯形圖中對應觸點的常開/常閉類型應與繼電器電路圖中的相反。例如圖3 PLC的輸入電路中限位開關SQI的常閉觸點接在X4端子上，繼電器電路圖中SQI的常閉觸點在梯形圖中SQI的常閉觸點在梯形圖中對應的是X4的常開觸點。
（2） 梯形圖電路的優化設計
為了減少語句表指令的指令條數，在串聯電路中，單個觸點應放在電路塊的右邊，在并聯電路中，單個觸點應放在電路塊的下面。
（3） 時間繼電器瞬動觸點的處理
除了延時動作的觸點外，時間繼電器還有在線圈通電或斷電時馬上動作的瞬動觸點。對于有瞬動觸點的時間繼電器，可以在梯形圖中對應的定時器的線圈兩端并聯輔助繼電器，后者的觸點相當于時間繼電器的瞬動觸點。
（4） 斷電延時時間繼電器的處理
圖2中的KT屬于線圈斷電后開始延時的時間繼電器。FX系列PLC沒有相同功能的定時器，但是可以用線圈通電后延時的定時器來實現斷電延時功能（見圖1中下面的兩行電路和波形圖）。
（5） 外部聯鎖電路的設立
為了防止控制正反轉的兩個接觸器同時動作，造成三相電源短路，應在PLC外部設置硬件聯鎖電路。圖2中的KM2與KM3、KM4與KM5的線圈分別不能同時通電，除了在梯形圖中設置與它們對應的輸出繼電器的線圈串聯的常閉觸點組成的軟件互鎖電路外，還應在PLC外部設置硬件互鎖電路。
（6） 熱繼電器過載信號的處理
如果熱繼電器屬于自動復位型，其觸點提供的過載信號必須通過輸入電路提供給PLC（見圖3中的FR2），用梯形圖實現過載保護。如果屬于手動復位型熱繼電器，其常閉觸點可以在PLC的輸出電路中與控制電機的交流接觸器的線圈串聯。
（7） 盡量減少PLC的輸入信號和輸出信號
PLC的價格與I/O點數有關，減少輸入/輸出信號的點數是降低硬件費用的主要措施。
一般只需要同一輸入器件的一個常開觸點或常閉觸點給PLC提供輸入信號，在梯形圖中，可以多次使用同一輸入繼電器的常開觸點和常閉觸點。
在繼電器電路圖中，如果幾個輸入元件觸點的串并聯電路只出現一次或總是作為一個整體多次出現，可以將它們的作為PLC的一個輸入信號，只占PLC的的一個輸入點。
某些器件的觸點如果在繼電器電路圖中只出現一次，并且與PLC的輸出端的負載串聯（如有手動復位功能的熱繼電器的常閉觸點），不必將它們作為PLC的輸入信號，可以將它們放在PLC外部的輸出回路，仍與相應的外部負載串聯。
繼電器控制系統中某些相對獨立且比較簡單的部分，可以用繼電器電路控制，這樣同時減少了所需的PLC的輸入點和輸出點。
例如圖2中控制主軸電機的交流接觸器KM1的電路相當簡單，它與別的電路也沒有什么聯系，像這樣的電路沒有必要用PLC來控制，應仍然用繼電器電路來控制。
（8） 外部負載的額定電壓
PLC的繼電器輸出模塊和雙向晶閘管輸出模塊一般只能驅動額定電壓AC 220V的，或在PLC外部設置中間繼電器。
1 SET指令
SET指令稱為置位指令。其功能是：驅動線圈，使其具有自鎖功能，維持接通狀態。在圖1中，當動合觸點X0閉合時，執行SET指令，使Y0線圈接通。在X0斷開后，Y0線圈繼續保持接通狀態，要使Y0線圈失電，則必須使用復位指令RST。
置位指令的操作元件為輸出繼電器Y、輔助繼電器M和狀態繼電器S。
2 RST指令
RST指令稱為復位指令。其功能是使線圈復位。在圖1中，當動合觸點X1閉合時，執行RST指令，使Y0線圈復位。在X1斷開后，Y0線圈繼續保持?jǐn)嚅_狀態。
復位指令的操作元件為輸出繼電器Y、輔助繼電器M、狀態繼電器S、積算定時器T、計數器C。它也可將字元件D、V、Z清零。
